⚙️ 스퍼기어 완벽 정복: 핵심 원리부터 DIY 계산기까지

기계 장치에서 동력을 전달하는 핵심 부품, 바로 기어(Gear)입니다. 그중에서도 가장 기본적이면서 널리 사용되는 것이 바로 스퍼기어(Spur Gear, 평기어)인데요. 이름은 조금 생소할 수 있지만, 우리 주변의 많은 기계들이 이 스퍼기어 덕분에 움직이고 있답니다. 오늘은 이 스퍼기어가 무엇인지, 어떤 원리로 작동하는지, 그리고 복잡해 보이는 스퍼기어 관련 계산을 손쉽게 할 수 있는 똑똑한 DIY 계산기까지! 스퍼기어의 모든 것을 쉽고 재미있게 알아보겠습니다. 기계 설계를 처음 접하는 분들도, 혹은 현업에서 스퍼기어를 다루는 분들도 모두에게 유용한 정보가 될 거예요!

1. 스퍼기어란 무엇일까요? 🤔

스퍼기어는 기어의 이(tooth)가 회전축에 평행하게 직선으로 뻗어 있는 원통형 기어를 말합니다. 두 개의 스퍼기어가 맞물려 돌아가면서 한 축에서 다른 축으로 회전 운동과 토크(회전력)를 전달하는 역할을 하죠. 가장 간단한 형태의 기어 중 하나로, 제작이 비교적 쉽고 비용도 저렴하여 다양한 기계 장치에 널리 사용됩니다.

스퍼기어의 주요 명칭과 용어 📖

스퍼기어를 이해하려면 몇 가지 중요한 용어들을 알아야 해요. 그림과 함께 살펴볼까요?

• 모듈 (Module, m): 기어 이의 크기를 나타내는 단위입니다. 모듈 값이 클수록 이의 크기가 커집니다. 기어를 설계할 때 가장 기본이 되는 값 중 하나죠. (단위: mm)
• 피치원 지름 (Pitch Circle Diameter, PCD 또는 d): 두 기어가 이론적으로 접촉하며 구르는 가상의 원의 지름입니다. 기어의 크기를 나타내는 대표적인 값입니다. \( d = m \times Z \)
• 잇수 (Number of Teeth, Z): 기어에 나 있는 이의 개수입니다.
• 이끝원 지름 (외경, Tip Diameter 또는 Addendum Circle Diameter, \(D_o\) 또는 \(D_a\)): 기어 이의 가장 바깥쪽을 연결한 원의 지름, 즉 기어의 전체 바깥지름입니다. \( D_o = m \times (Z + 2) \)
• 이뿌리원 지름 (Root Diameter 또는 Dedendum Circle Diameter, \(D_f\)): 기어 이의 가장 안쪽 골 부분을 연결한 원의 지름입니다. \( D_f = m \times (Z - 2.5) \) (표준에 따라 약간 다를 수 있음)
• 이끝높이 (Addendum, \(h_a\)): 피치원에서 이끝원까지의 반경 방향 거리입니다. 일반적으로 \( h_a = m \)
• 이뿌리높이 (Dedendum, \(h_f\)): 피치원에서 이뿌리원까지의 반경 방향 거리입니다. 일반적으로 \( h_f = 1.25m \) (표준에 따라 약간 다를 수 있음)
• 압력각 (Pressure Angle): 기어 이빨이 서로 힘을 전달할 때, 힘의 작용선과 피치원 공통 접선이 이루는 각도입니다. 주로 20°가 사용됩니다.

이 외에도 다양한 용어들이 있지만, 이 정도만 알아도 스퍼기어를 이해하는 데 큰 도움이 될 거예요! 😊

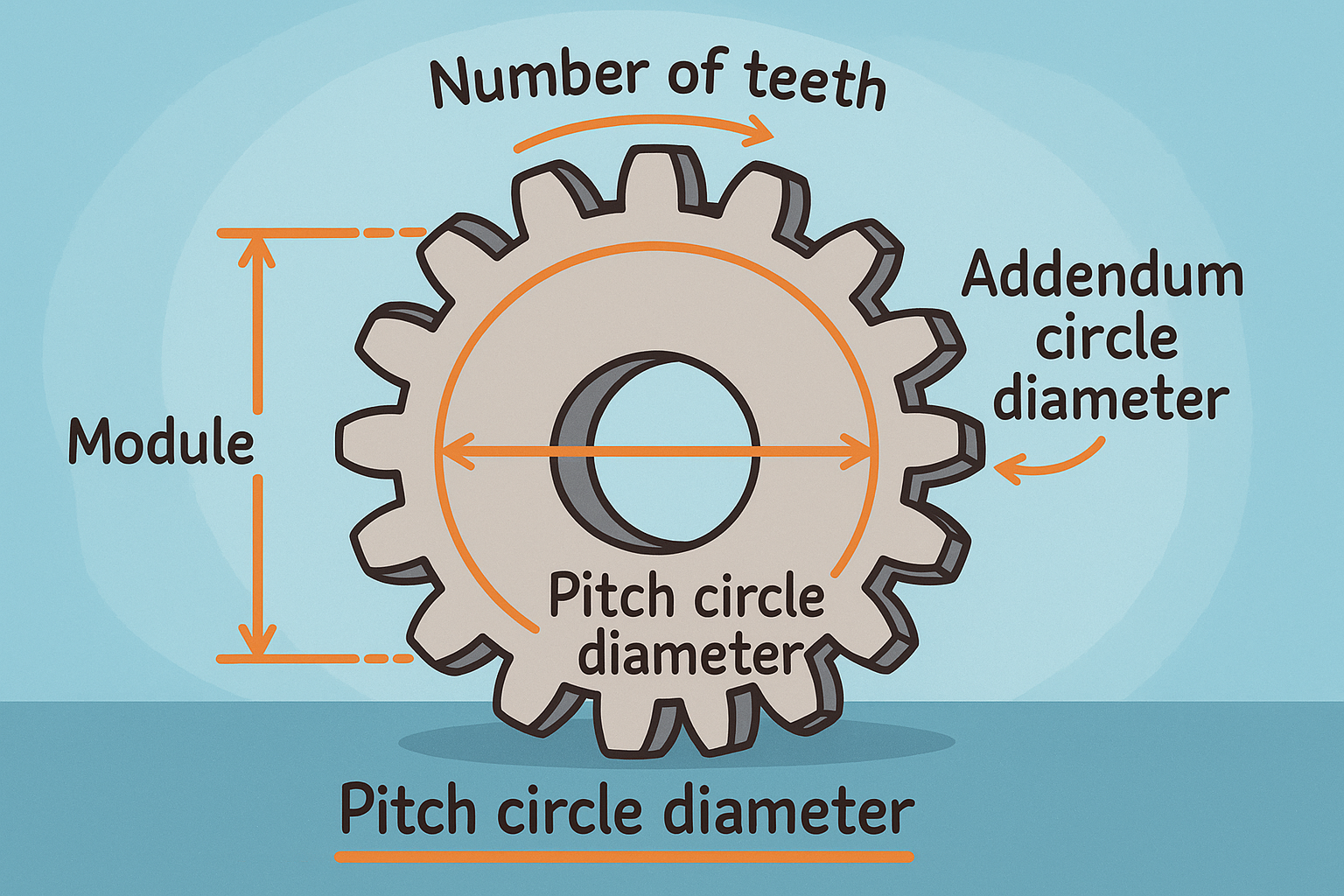

💡 '스퍼기어의 주요 명칭(모듈, 피치원 지름, 이끝원 지름, 잇수 등)'

스퍼기어의 특징: 장점과 단점 ⚖️

스퍼기어는 다음과 같은 장점과 단점을 가지고 있습니다.

• 장점:
  • 설계 및 제작이 비교적 간단하고 비용이 저렴합니다.
  • 정밀도가 높은 동력 전달이 가능합니다.
  • 축 간 거리에 큰 영향을 받지 않고 사용할 수 있습니다.
  • 유지보수가 용이합니다.
• 단점:
  • 고속 회전 시 소음과 진동이 발생할 수 있습니다. (헬리컬 기어 등에 비해)
  • 한 번에 하나의 이빨만 접촉하므로 큰 충격 하중에는 약할 수 있습니다.
  • 주로 평행한 두 축 사이에서만 동력 전달이 가능합니다.

스퍼기어는 어디에 사용될까요? 🛠️

스퍼기어는 그 단순함과 효율성 덕분에 정말 다양한 곳에서 활약하고 있습니다.

• 일상생활: 시계, 장난감, 전동 드릴, 세탁기, 자전거 변속기 등
• 산업 현장: 공작기계 (선반, 밀링 머신), 인쇄기, 로봇 팔, 컨베이어 시스템, 펌프, 압축기 등
• 자동차: 변속기 내부 (일부), 와이퍼 모터, 시동 모터 등

정말 우리 생활 깊숙이 들어와 있죠? 스퍼기어 없이는 현대 산업이 돌아가기 어렵다고 해도 과언이 아닐 거예요.

---

2. 스퍼기어 핵심 공식 완전 정복! 📝

스퍼기어를 설계하거나 선택할 때 필요한 몇 가지 중요한 공식들이 있습니다. 어렵게 생각하지 마세요! 각 공식이 무엇을 의미하는지, 그리고 어떻게 활용되는지 쉽게 설명해 드릴게요. MathJax를 사용하여 수식을 깔끔하게 표현했으니 눈여겨보세요!

• 피치원 지름 (PCD, \(d\)): 기어의 기준이 되는 지름입니다. \[ d = m \times Z \] 여기서 \(m\)은 모듈, \(Z\)는 잇수입니다.
• 이끝원 지름 (외경, \(D_o\)): 기어의 가장 바깥 지름입니다. \[ D_o = m \times (Z + 2) \] 또는 피치원 지름을 이용하면, \[ D_o = d + 2m \]
• 잇수 (\(Z\)) (외경 \(D_o\)와 모듈 \(m\)을 알 때): \[ Z = \frac{D_o}{m} - 2 \]
• 모듈 (\(m\)) (외경 \(D_o\)와 잇수 \(Z\)를 알 때): \[ m = \frac{D_o}{Z + 2} \]
• Diametral Pitch (D.P.)와 모듈 (\(m\))의 관계:

  D.P.는 주로 인치(inch) 단위를 사용하는 국가에서 사용되는 기어 이의 크기 단위입니다. 모듈(mm)과의 관계는 다음과 같습니다.

  \[ m = \frac{25.4}{\text{D.P.}} \] \[ \text{D.P.} = \frac{25.4}{m} \]

  즉, D.P. 값을 알고 있다면 위 공식을 통해 mm 단위의 모듈 값으로 변환하여 계산에 사용할 수 있습니다.

• 두 스퍼기어 간 중심 거리 (\(a\)): 두 기어가 맞물려 돌아갈 때, 각 기어의 중심축 사이의 거리입니다. \[ a = \frac{d_1 + d_2}{2} = \frac{m \times (Z_1 + Z_2)}{2} \] 여기서 \(d_1, d_2\)는 각각 기어1, 기어2의 피치원 지름이고, \(Z_1, Z_2\)는 각각 기어1, 기어2의 잇수입니다. 두 기어는 모듈(\(m\))이 같아야 맞물릴 수 있습니다.

이 공식들만 잘 기억해두면 스퍼기어 계산은 문제없답니다! 😉

---

3. 스퍼기어 DIY 계산기 🧮 (실시간 결과 확인!)

자, 이제 이론은 충분히 익혔으니 직접 계산해 볼 시간입니다! 아래에 준비된 스퍼기어 DIY 계산기를 사용하면 복잡한 계산도 간편하게 해결할 수 있습니다. 원하는 계산을 선택하고 값을 입력해 보세요. 계산 과정과 결과가 수식과 함께 명확하게 표시되어 이해를 도와줄 거예요. 이제 종이와 펜은 잠시 넣어두셔도 좋습니다! ✨

⚙️ 스퍼기어 기본 제원 계산기

모듈, 외경, 잇수 중 두 가지 값을 알고 있을 때 나머지 한 값을 계산합니다.
모듈 입력 시 단위(mm 또는 D.P.)를 선택할 수 있습니다.

계산 종류 선택: 1. 모듈(m)과 외경(Do)으로 잇수(Z) 계산 2. 모듈(m)과 잇수(Z)로 외경(Do) 계산 3. 외경(Do)과 잇수(Z)로 모듈(m) 계산

📊 계산 결과

PLUS! 두 스퍼기어 간 중심 거리 계산기 (펼쳐보기 ▼)

📏 두 스퍼기어 간 중심 거리 (a) 계산기

두 기어의 모듈과 각각의 잇수를 입력하면 중심 거리를 계산합니다.
모듈 입력 시 단위(mm 또는 D.P.)를 선택할 수 있습니다. (두 기어의 모듈은 같아야 합니다)

모듈 (m 또는 D.P.):

mm D.P.

기어1 잇수 (Z1):
기어2 잇수 (Z2):

📐 계산 결과

---

4. 스퍼기어, 이제 어렵지 않죠? 😉

지금까지 스퍼기어의 기본 원리부터 주요 용어, 특징, 그리고 복잡한 계산을 도와주는 DIY 계산기까지 함께 살펴보았습니다. 스퍼기어는 우리 주변의 수많은 기계 장치 속에서 묵묵히 자신의 역할을 수행하는 중요한 부품입니다. 오늘 이 글을 통해 스퍼기어에 대한 이해가 한층 깊어졌기를 바랍니다!

혹시 더 궁금한 점이나 계산기 사용에 대한 의견이 있다면 언제든지 댓글로 남겨주세요. 여러분의 관심과 질문은 더 좋은 콘텐츠를 만드는 데 큰 힘이 됩니다. 앞으로도 유익하고 재미있는 기계 이야기로 찾아뵙겠습니다! 😊
